湖北潤力SCS5258TDYSX型多功能霧炮車采用陜汽牌SX1250MB4型底盤，白色豪華駕駛室，乘駕舒適，外形氣派配置高端。上裝部分由柴油發電機組、風送式噴霧機、儲水罐、監控 系統、電路集成系統等組成。配備專用自吸式灑水泵，帶前沖、后灑，加裝灑水炮，灑水寬度≥14米，吸水深度6.5米。水炮射程≥35米。車輛尾部安裝風送式噴霧機，通過特制的高壓霧化系統和雙管環形噴圈，可以噴出40多米高，80多米長的水霧，功力強、射程遠、覆蓋范圍廣、可以實現精量噴霧。霧體作用范圍內，高速流動的水滴與浮塵接觸后，塵粒被濕潤，在重力作用下下沉，已沉落的塵粒濕潤粘結，使之不易飛揚，可以有效的抑制對呼吸道有較大危害的小顆粒粉塵擴散。廣泛用于城市環境治理、降塵減霾，建筑工地、拆遷等施工工程、礦山及其他粉塵比較大的施工場地的揚塵治理。
陜汽德龍后雙橋15方霧炮車工作原理示意圖：
一、多功能霧炮車：（如下圖所示）
該車通過風送系統，對大型煤場、礦區及各種工地進行遠程噴霧，達到抑塵和防霧霾功能該車設有罐體保溫加熱裝置及管道保溫加熱裝置系統，適用于 南方冬天不上凍的地區，也適用于 北方寒冷地區，運用范圍廣泛。

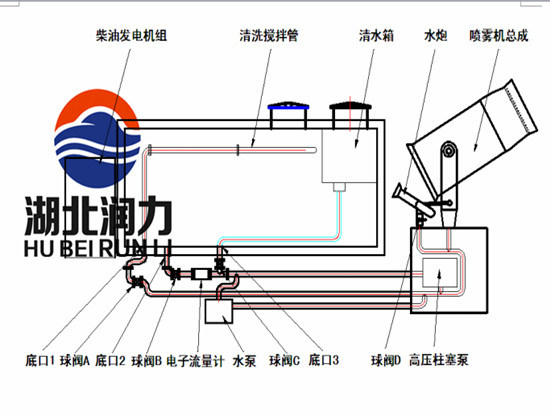

二、噴灑系操作系統原理圖：（如下頁圖所示）
打開球閥B，關閉球閥A、C、D，發動柴油機組，打開噴霧機總成成內的高壓柱塞泵，使高壓柱塞泵工作(或者打開取力器開關，開啟水泵工作)，這時抑塵劑從儲液罐、通過底口2，經過球閥B、電子流量計、到噴霧機總成，完成噴灑功能。水路示意：儲液罐經2→B→電子流量計→高壓柱塞泵（或不銹鋼水泵）→噴霧機總成（球閥A、C、D關閉）；
三、保溫系統：（如下圖所示）
保溫系統是由罐體層巖棉保溫和燃燒機加熱保溫及管道保溫組成。保溫車型適合于冬天易上凍的寒冷地區使用，管道保溫采取伴熱帶加熱，外包巖棉來達到保溫。伴熱帶管道周圍一共有四層材料保溫材料，在管道 層纏有伴熱帶，如上圖所示A B線條均為伴熱帶，它主要通電后給管道實施加熱，防止上凍，伴熱帶每米的功率為15W，額定電壓為220V， 高溫度為75±5℃。其中A為使用伴熱帶，另外B為備用伴熱帶，當某一路伴熱帶使用時間較長出現燒毀或故障時可換接備用伴熱帶。**層在管道伴熱帶外層纏有一層玻璃布，主要防止伴熱帶溫度過高燒毀巖棉，起到隔熱作用。第三層管道玻璃布周圍為巖棉保溫，防止熱量散發。第四層為在管道巖棉周圍包了一層錫紙，防止外界雨水進入巖棉上凍。

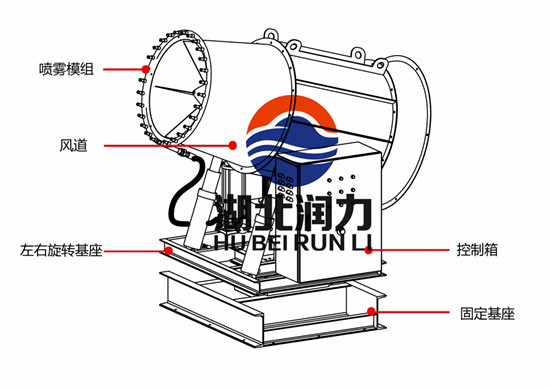

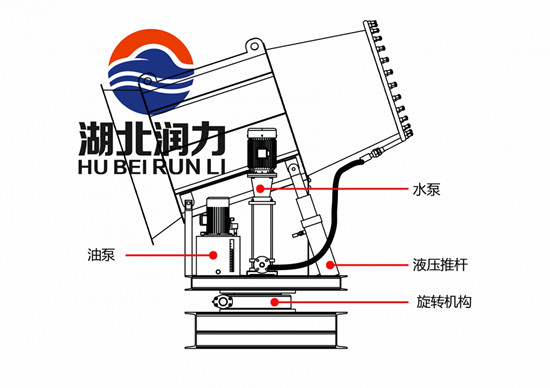

四、噴霧機系統：（如下圖所示）
車上配有YR120型的噴霧機系統，噴霧機射程：靜風狀態下，水平距離110-120米，垂直距離：60-80米。噴霧機的風機，旋轉角度為3600，往返可調；仰俯角度為-10～900，風機的旋轉和角度調整，可用遙控器來 調整。噴霧機系統的使用和保養，請參考使用說明書。
|
【主要技術參數】 |
|||
|
產品** |
潤知星牌 |
公告批次 |
303 |
|
產品名稱 |
SCS5258TDYSX型多功能抑塵車 |
產品號 |
ZNDME5P201S |
|
總質量(Kg) |
25000 |
罐體容積(m3) |
15 |
|
額定載質量(Kg) |
10070,10005 |
外形尺寸 |
10300,11250×2500×3950 |
|
整備質量(Kg) |
14800 |
駕駛室準乘人數(人) |
2,3 |
|
接近角/離去角(°) |
18/10 |
前懸/后懸 |
1485/3090,1525/3050, |
|
軸數 |
3 |
軸距 |
4375+1350,4575+1350 |
|
軸荷(Kg) |
7000/18000(二軸組) |
高車速(Km/h) |
100 |
|
其它 |
該車主要用途為抑塵降霾.主要裝置為水罐、風機.罐體有效容積為:11.6立方米;罐體外形尺寸(長×長軸×短軸)(mm):4300×2390×1620.該車后端安裝風機為320度旋轉,當旋轉到車輛 后端時,后伸量為950mm.整車長/前懸/后懸/軸距/后伸對應關系為: 10300/1485(1525)/3090(3050)/4375+1350/無后伸; 10300/1485(1525)/3040(3000)/4375+1400/無后伸; 11250/1485(1525)/3090(3050)/4375+1350/950; 11250/1485(1525)/3040(3000)/4375+1400/950;側、后部防護裝置材料均為Q235B,與車輛螺栓連接,后防護裝置斷面尺寸為50mm×120mm,后防護裝置離地高度為520mm.可選裝不同風機樣式、顏色、左后側或右后側選裝噴霧機 柜,罐體前部選裝卷簾門樣式.ABS裝置生產型號及廠家:西安正昌電子有限責任公司(型號:ZQFB-V),廣州市科密汽車制動技術開發有限公司(型號:CM4XL-4S/4K),浙江萬安科技股份有限公司(型號:VIE ABS-Ⅱ). |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
SX1250MB4 |
底盤名稱 |
載貨汽車底盤（二類） |
|
**名稱 |
陜汽牌 |
生產企業 |
陜西汽車集團有限責任公司 |
|
外形尺寸 |
9885,11600×2500,2550×2970,3270 |
輪胎數 |
10 |
|
接近角/離去角(°) |
18/11 |
輪胎規格 |
12.00R20 16PR,12R22.5, |
|
鋼板彈簧片數 |
3/5,10/12,10/10 |
前輪距 |
2011,2036 |
|
燃料種類 |
柴油 |
后輪距 |
1860/1860 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
WP7.300E51 |
濰柴動力股份有限公司 |
7470 |
220 |
陜汽德龍后雙橋15方霧炮車3C證書
陜汽德龍后雙橋15方霧炮車環保
陜汽德龍后雙橋15方霧炮車免征

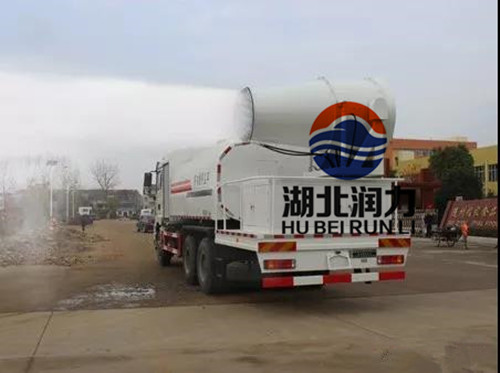

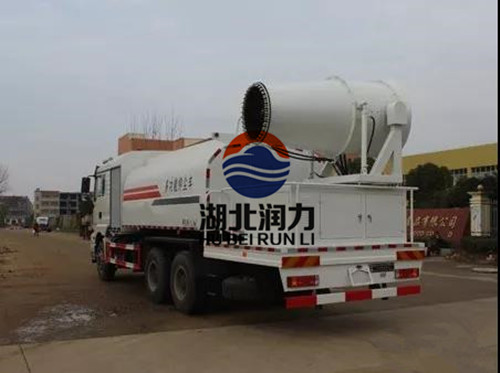

陜汽德龍后雙橋15方霧炮車工作照
