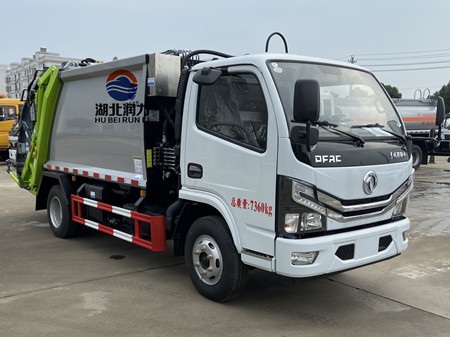

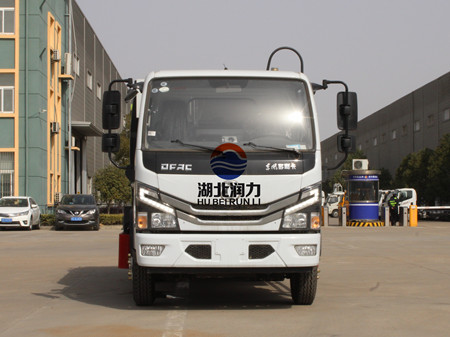

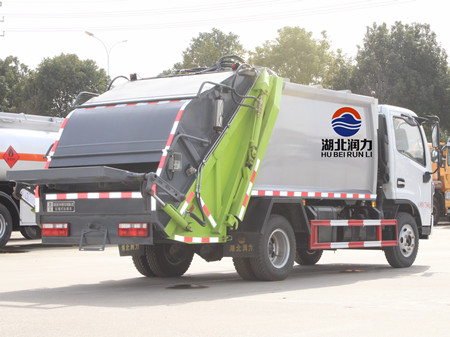

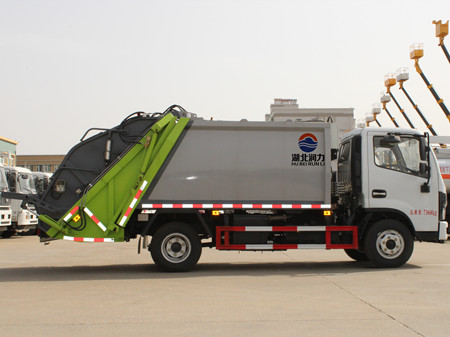

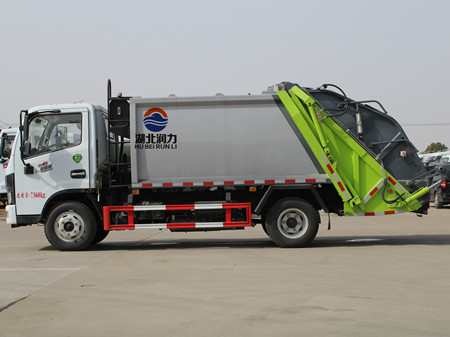

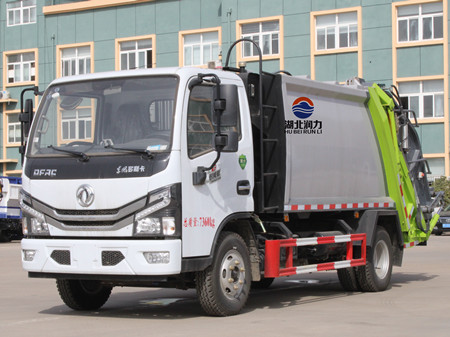

整車型號：潤知星牌SCS5070ZYSEQ6型壓縮式垃圾車
【主要技術參數】 | ||||
產品** | 潤知星牌 | 公告批次 | 322 | |
產品名稱 | SCS5070ZYSEQ6型壓縮式垃圾車 | 產品號 | ZPCBZ67N01B | |
總質量(Kg) | 7360 | 罐體容積(m3) | ||
額定載質量(Kg) | 1710 | 外形尺寸 | 6400,6600,6900×2050,2100×2600,2820 | |
整備質量(Kg) | 5520 | 貨廂尺寸 | ×× | |
額定載客(人) | 準拖掛車總質量(Kg) | |||
駕駛室準乘人數(人) | 2 | 載質量利用系數 | ||
接近角/離去角(°) | 27.7/13 | 前懸/后懸 | 1055/2037 | |
軸數 | 2 | 軸距 | 2700,2950,3308 | |
軸荷(Kg) | 2640/4720 | **車速(Km/h) | 110 | |
其它 | 隨底盤選裝前面罩,前保險杠,前組合燈具,左右油箱位置.選裝不同的垃圾箱結構,可選裝方形或弧形車廂;選裝爬梯; ①無上料裝置②翻桶裝置③翻斗裝置④擺臂裝置⑤全密封斗裝置.當選裝①時外形長/后伸6400/0,當選裝②、 ③時外形長/后伸 (mm) 6900/500;當選裝④⑤時外形長/后伸6600/200.側防護材料為Q235B;與車架焊接連接; 后防護由專用裝置替代,下邊緣離地高480mm.ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公 司.發動機型號D20TCIF1,YCY24140-60,CA4DB1-11E6,ZD30D16-6N,CY4BK461,CY4BK161,Q23-115E60, H20-120E60對應油耗值為16.2,16.2,16.2,16.2,16.2,16.2,16.2,16.2(L/100km). | |||
【底盤技術參數】 | ||||
底盤型號 | EQ1075SJ3CDF | 底盤名稱 | 載貨汽車底盤（二類） | |
**名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 | |
外形尺寸 | 5100,5435,5870,5939×1910,1940×2120, 2200,2220 | 輪胎數 | 6 | |
接近角/離去角(°) | 27.7/15 | 輪胎規格 | 7.00R16 | |
鋼板彈簧片數 | 6/6+5 | 前輪距 | 1525,1519 | |
燃料種類 | 柴油 | 后輪距 | 1498,1516 | |
排放標準 | GB3847-2005,GB17691-2018國Ⅵ | |||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | |
YCY24140-60 | 廣西玉柴機器股份有限公司 | 2360 | 103 | |
一、壓縮車功能：1.垃圾箱采用高強度耐候鋼板制作（δ4/16Mn）,側板使用一體成型工藝，圓弧外形，結構牢固，外形美觀，重量輕，受力好，裝載量大。

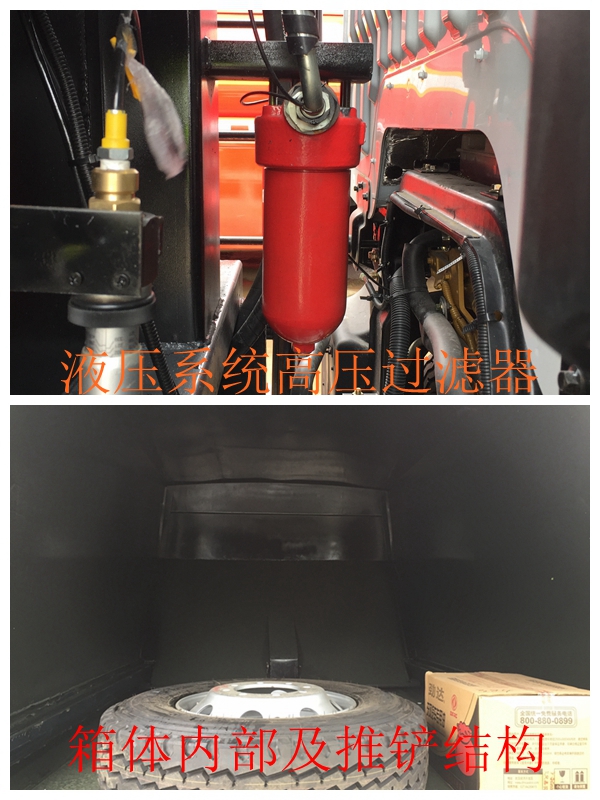

2.推鏟由矩管骨架和高強度耐候板構成（δ4/16Mn），流線型推面，不但結構輕巧，且退料順暢，卸料干凈徹底。
3.主要由填裝器殼體、滑板、刮板等構件組成，各構件采用受力良好的梁板或箱型結構，均采用高強度耐候鋼板制作，結構牢固，重量輕。
4.垃圾在壓縮裝填和運輸過程中處于封閉狀態，消除轉運過程中垃圾塵屑飛揚、臭氣飄散的現象。

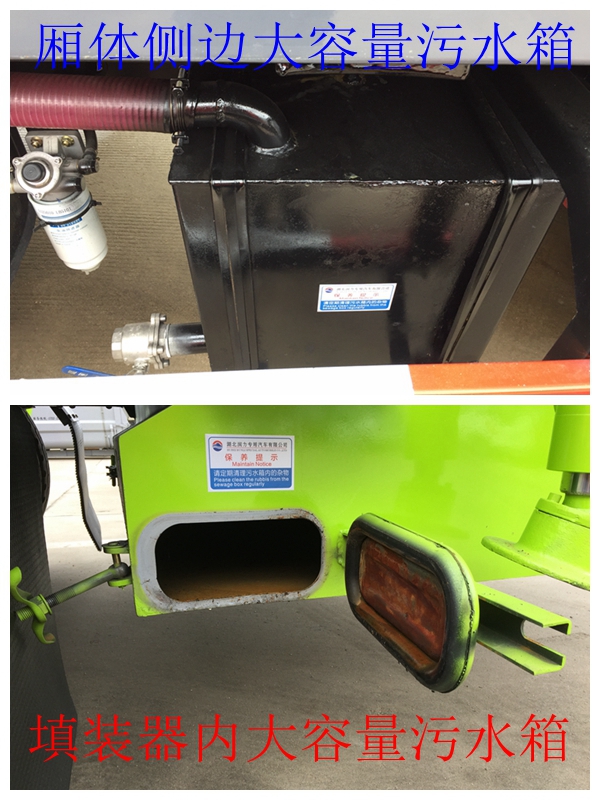

5.垃圾箱與填充器結合面裝有特質的橡膠密封條，并采用液壓鎖緊裝置壓縮密封，密封性好；下部設計有特殊結構的接水槽，雙重保護，有效防止污水滴漏，杜絕二次污染。
6.采用國內主流**閥和PLC可編程**器集成**，并采用邏輯回路保證各操作指令順序執行，降低了故障發生率，避免了誤操作造成的事故，提高了可靠性。
7.作業時，通過了電子油門器自動發動機輸出功率，保證垃圾車在其各作業狀態下，發動機能自動選擇加速和怠速狀態，避免了功率損耗和系統發熱，耗油降低，經濟性好。

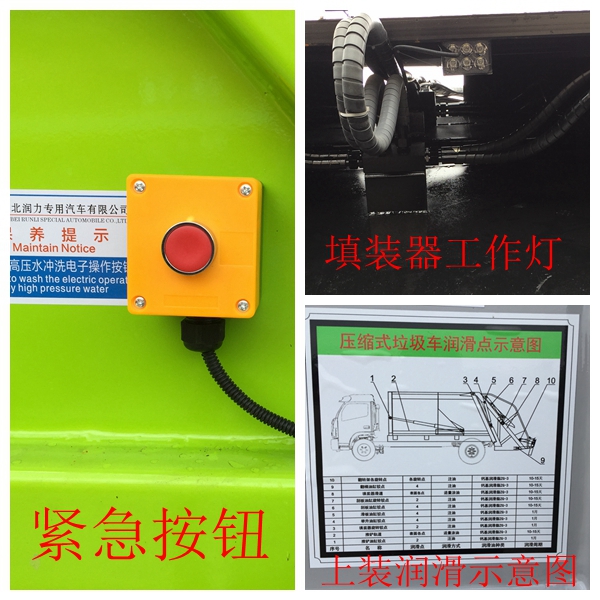

8.設置了緊急停止按鈕，可使垃圾壓填作業裝置在任何狀態或任何位置停止，保障作業人員和設備的安全。
9.設置手動作業，可以在任何狀態或者任何位置手動操作執行任何動作，及時排除作業過程中出現的故障。
10.舉升油缸裝有防爆閥，防止油管突然爆裂時填裝器下降，同時設有安全撐桿，保證維修時人員安全。

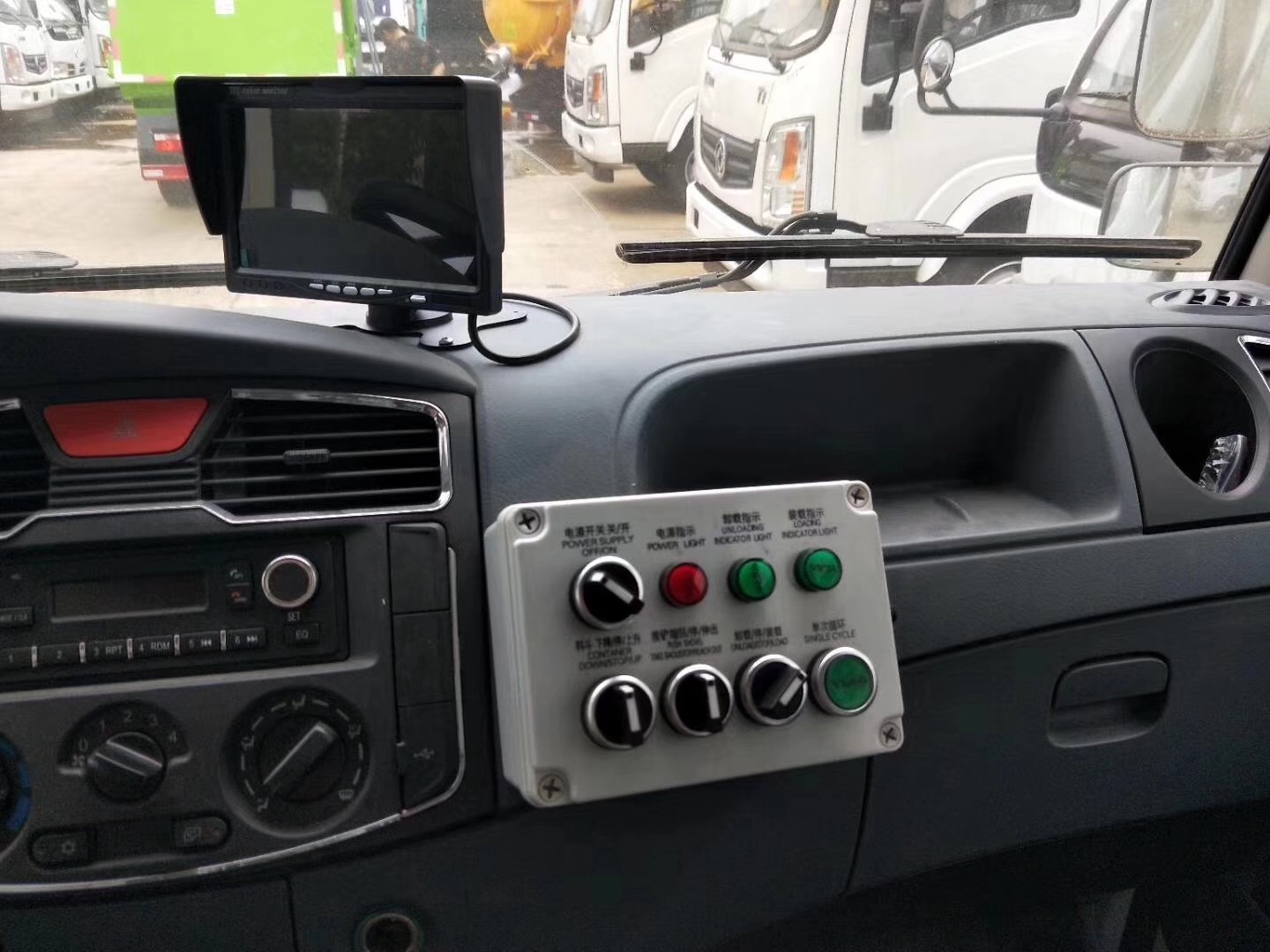

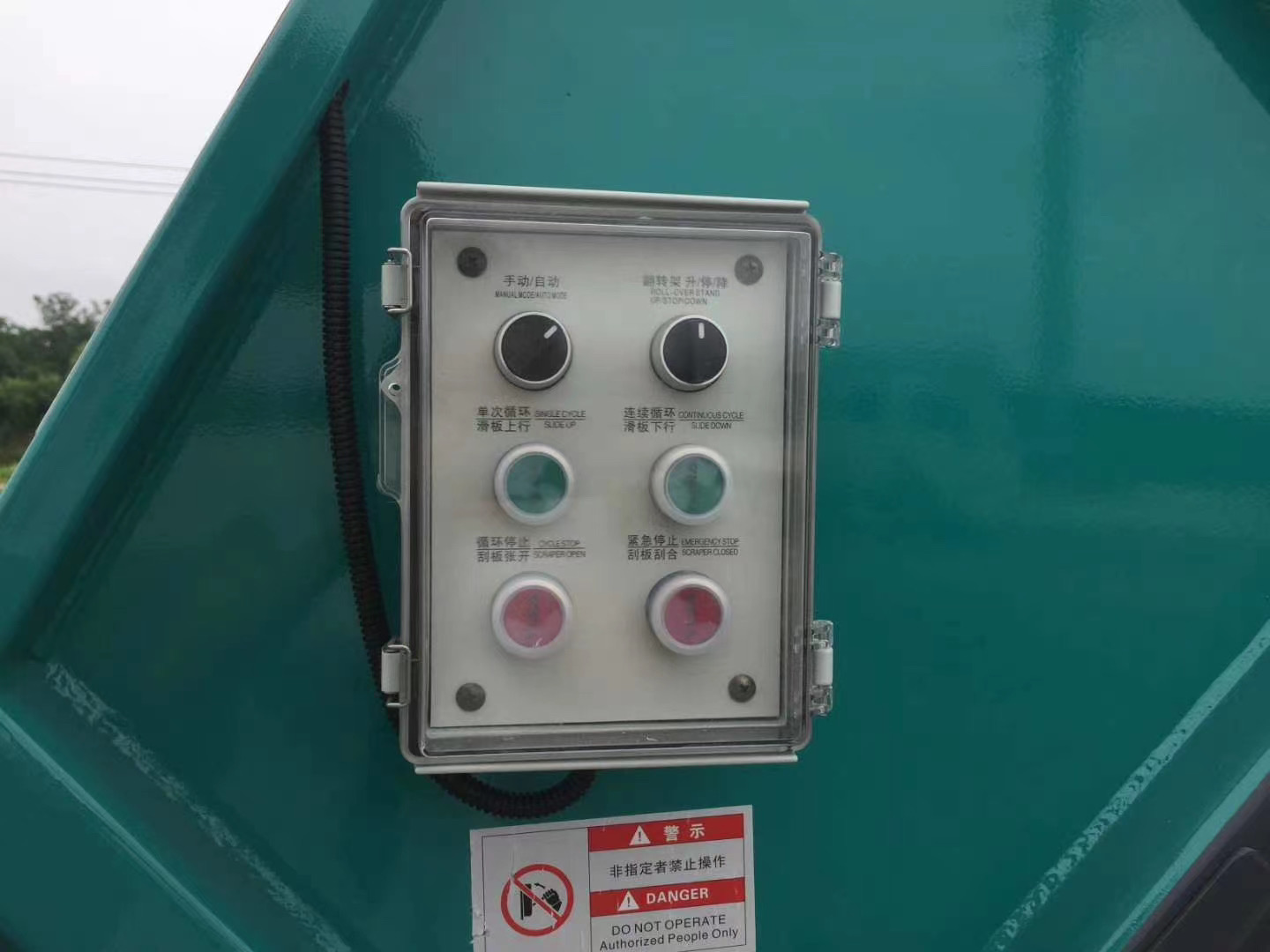

11.具有自動和手動兩種操作方式，作業操作盒分別安裝在駕駛室內和車尾兩側，使用操作十分方便。

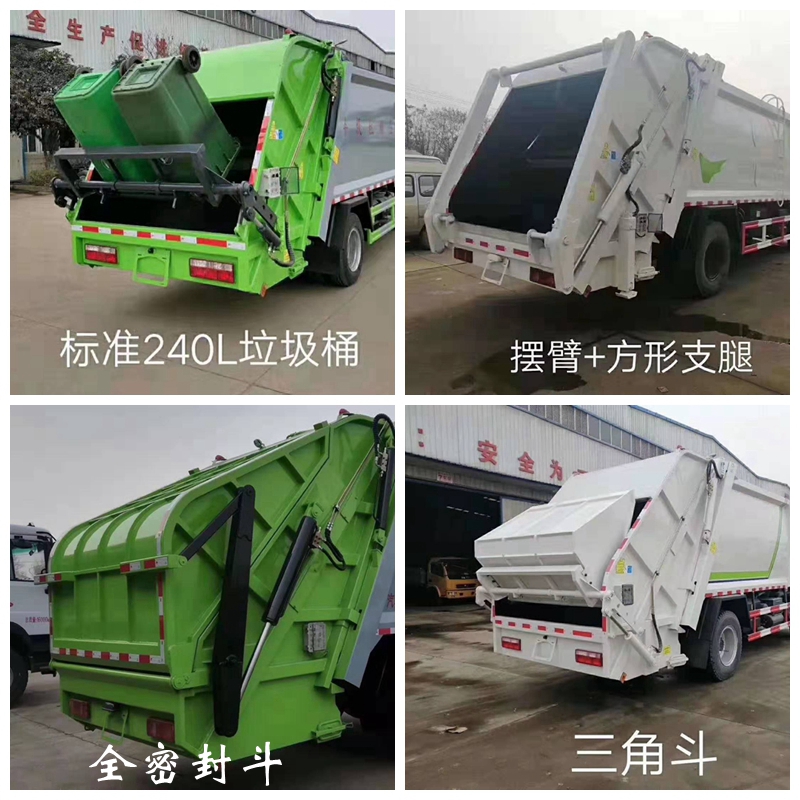

12.不同用戶可根據不同的垃圾收集裝置，選裝不同的翻桶或翻斗機構（標準塑料垃圾桶120L、240L、660L，標準鐵桶，隨車三角垃圾斗，全密封垃圾斗）
二、上裝基本配置：1、箱體為弧形箱體，材料為Q355高強度鋼。箱體材質邊4底4。2、隨州星光通油缸，中梅多路閥，合肥長源齒輪泵、天河高壓油管，液壓管道采用卡套頭連接，西門子PLC電控系統，手動及電控兩種操作方式，填裝器舉升油缸帶液壓鎖，翻轉架可同時翻轉兩個240L國標塑料垃圾桶，填裝器帶兩個污水箱。4、推鏟油缸為雙向壓縮。
三、底盤配置：東風多利卡D6S國六3308軸距 1730/單排 YC4Y24140-60 萬里揚6檔 7.00R16輪胎 前后橋1.8/3.5德納 190大架 空調 電動窗 ABS 斷氣剎 動轉
四、質量責任：底盤售后按底盤廠家提供的《服務手冊》進行售后。乙方對改裝箱體部分按隨車配送的《用戶服務手冊》實行“三包”服務，保修期自交（提）貨之日起開始計算（壹年），保修期內免收修理費用，超過保修期乙方可以繼續服務，并按規定標準收取費用。
東風壓縮垃圾車參數
序號 | 名稱 | 單位 | 參數 |
1 | 箱體有效容積 | m3 | 6 |
2 | 箱體外形 | 弧形 | |
3 | 箱體材質 | 高強度耐磨特種鋼 | |
4 | 箱體材料厚度 | mm | 邊4底4 |
5 | 壓縮比 | ≥2.5 | |
6 | 填裝器有效容積 | m3 | ≥0.8 |
7 | 裝填循環一次時間 | s | ≤25 |
8 | 推卸垃圾時間 | s | ≤35 |
9 | **方式 | 自動和手動兩種操作方式 | |
10 | 液壓系統**壓力 | MPa | 18 |
11 | 多路換向閥 | 合肥長源 | |
12 | 液壓油泵 | 長源液壓 | |
13 | 液壓油缸 | 四川瀘洲或煙臺未來 | |
14 | 高壓油管（軟管） | 廣州天河牌高壓軟管 | |
15 | **系統 | 西門子PLC | |
16 | 操作面板采用硅膠面板 | 個 | 共3個：駕駛室內1個，填充器兩側各1個 |
17 | 平衡閥 | 長源（舉升兩支油缸上各一個） | |
18 | 發動機功率** | 全自動** | |
19 | 鑄鋼件 | 翻轉機構聯接件、油缸支座、鎖緊機構等關鍵部位為鑄鋼件 | |
20 | 翻桶機構 | L | 240L（可以掛240L的國標塑料桶兩只） 其它選裝另計。 |
21 | 污水箱 | L | 90L+125L |
